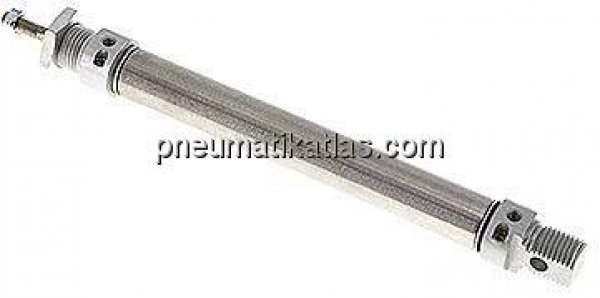

TECHNISCHE DATEN
Kolben Ø: 16 MM
Hub: 100 MM
Ausführung: einstellbare Endlagendämpfung
A: M 6
A1: 6 MM
B: M 16 x 1,5
C: 19 MM
D: 12 MM
E: 6 MM
F: 16 MM
G: 82 MM
K: 22 MM
L: 18 MM
M: 109 MM
N: 9 MM
P: 53 MM
R: M 5
CH: 5 MM
Gewicht: 0,135 KG
BESCHREIBUNG
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Optional:
FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X*
*verfügbar ab Kolben Ø 16 mm
