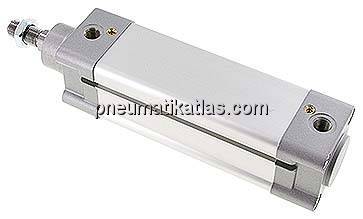

TECHNISCHE DATEN
Ausführung: Standard
Kolben Ø: 50 MM
Hub: 110 MM
Reparatursätze: XL 50 REP
A: M 16 x 1,5
B: 20 MM
C: 40 MM
D: 25,5 MM
F: 32 MM
G: 37 MM
H: 143 MM
I: G 1/4"
K: 4 MM
M: 63,0 MM
N: 46,5 MM
CH: 17 MM
RT: M 8
Gewicht: 2 KG
BESCHREIBUNG
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
Zylinderschaltertyp:
D, A
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
