TECHNISCHE DATEN
Werkstoff: ST 35.8
Ausführung: nicht genormt
Bauform: H
G1: G 1/4" (AG)
G2: G 1/4" (AG)
PN: 25 BAR
L2: 225 MM
H: 170 MM
Gewicht: 0,34 KG
BESCHREIBUNG
Verwendung:

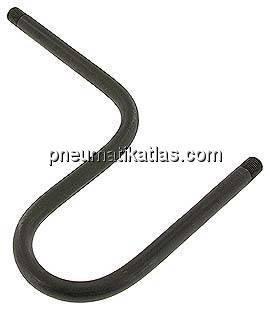

Wassersackrohre werden eingesetzt, um den Messstoff (Flüssigkeit oder Gas) auf eine mit dem Messgerät verträgliche Temperatur abzukühlen. Sie werden direkt vor dem Messgerät angebracht.
Richtwerte für die Druckausnutzung bei Temperaturbelastung:
bis +120°C: 100%, +300°C: 80%, +400°C: 63%
*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlwassersackrohren wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für Profildichtring
