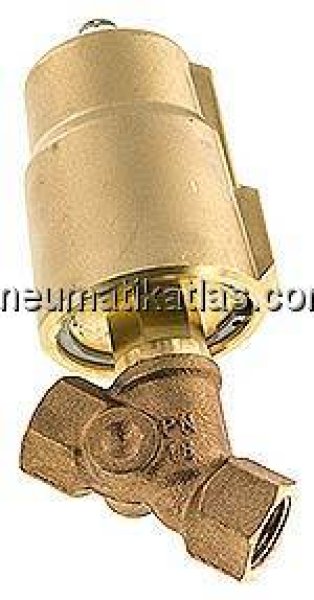

TECHNISCHE DATEN
Werkstoff: Messing
Ausführung: gegen Mediumstrom schließend
Nullstellung: geschlossen
Gewinde: G 1/2"
L: 66 MM
Betriebsdruck: 0 - 16 BAR
Reparatursätze: U 212 MS REP
Temperaturbereich: -20 bis +85 GC
Gewicht: 1,3 KG
BESCHREIBUNG
Werkstoffe:
Typ Messing: Ventilkörper: Rotguss (2-1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBR
Typ 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKM
Temperaturbereich:
-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)
Steuerdruck:
4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"
Durchflussrichtung:
Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.
Optional:
Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A***
*Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"
