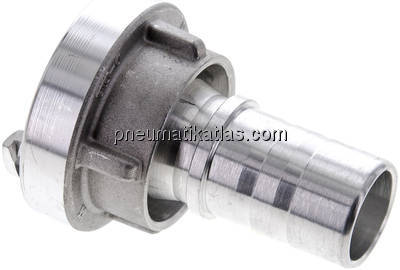

TECHNISCHE DATEN
Werkstoff: Aluminium (geschmiedet)
Storz-Größe: 25-D
Schlauch Ø innen: 25 (1") MM
Ausführung: Standard
Knaggenabstand: 31 MM
Zubehör Schlauchklemmen: SSA 39 / SSA 43
Temperaturbereich: -40 bis +110 GC
Gewicht: 0,1 KG
BESCHREIBUNG
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
einfache Zuordnung von Schlauchende und Anschluss, schnelles Verbinden und Lösen durch eine 120°-Drehung, Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Hinweis:
Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)
Vorteile:
kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert ist
Optional:
mit Verriegelung -VER
