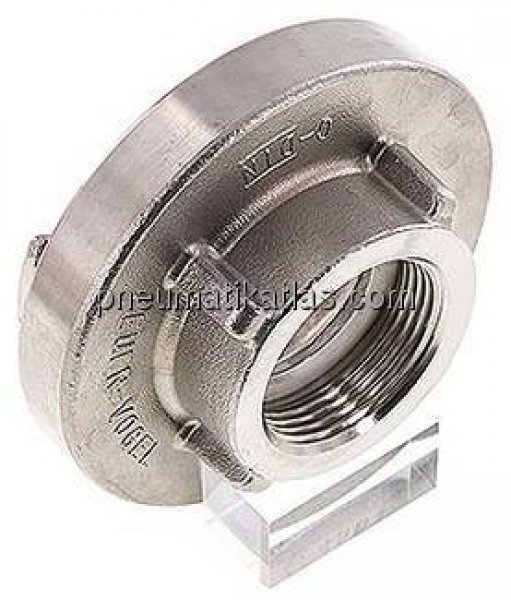

TECHNISCHE DATEN
Werkstoff: 1.4581
Storz-Größe: 52-C
Gewinde: G 1-1/4"
Ausführung: Standard
Knaggenabstand: 66 MM
Temperaturbereich: -15 bis +200 GC
Gewicht: 0,75 KG
BESCHREIBUNG
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
einfache Zuordnung von Schlauchende und Anschluss, schnelles Verbinden und Lösen durch eine 120°-Drehung, Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Werkstoffe:
Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)
Optional:
schwenkbarer Gewindestutzen -DR, mit Verriegelung -VER
