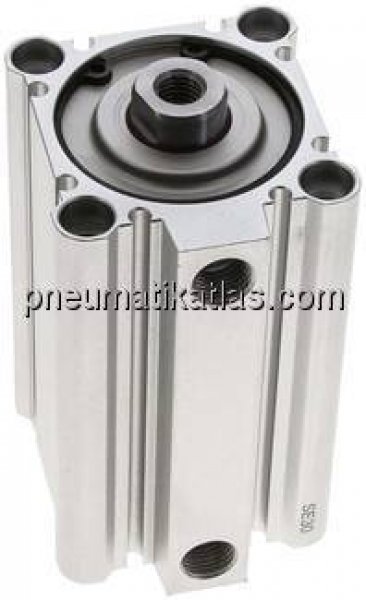

TECHNISCHE DATEN
Kolben Ø: 50 MM
Hub: 70 MM
Reparatursätze: SQ 50 REP
A: 48,5 MM
B: 40,5 MM
C: 15 MM
D: 20 MM
E: 64 MM
F: 10,5 MM
G: G 1/4"
H: M 10
J: 7,0 MM
K: 17 MM
L: 8,0 MM
M: 50 MM
N: 6,6 MM
O: 11 (8 tief) MM
Q: 10,5 MM
Gewicht: 0,9 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
besonders preiswert, Zylinderschalter von verschiedenen Seiten montierbar, Haupteinbaumaße identisch mit SMC Serie CQ2
