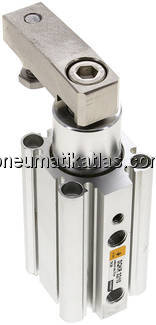

TECHNISCHE DATEN
Kolben Ø: 32 MM
wirksamer Kolben Ø beim Klemmen: 27,7 MM
Ausführung: rechtsschwenkend* (schwenkt beim Klemmen im Uhrzeigersinn)
Klemmhub: 10 MM
Reparatursätze: SQK 32 REP
Schwenkhub: 15,0 MM
A: 45 MM
A1: 49,5 MM
B: 6,5 MM
C: 34,0 MM
D: 14 MM
E: 12 - 25 MM
F: 13,0 MM
G: G 1/8" MM
H: 16 MM
I: 10 MM
M (eingefahren): 45,5 MM
M (ausgefahren): 70,5 MM
N: 18 MM
O: 67 MM
P: 45 MM
Q: 30,5 MM
R: 71,5 MM
S: 20,0 MM
U: 20 MM
V: M 8 MM
Y (+0/-0,05): 30 MM
Gewicht: 0,65 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
1,5 - 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweise:
Zylinder nur senkrecht stehend oder hängend betreiben, Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
einfache Mechanik, robuste Konstruktion, wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
