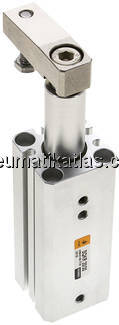

TECHNISCHE DATEN
Kolben Ø: 20 MM
wirksamer Kolben Ø beim Klemmen: 16,0 MM
Ausführung: rechtsschwenkend* (schwenkt beim Klemmen im Uhrzeigersinn)
Klemmhub: 30 MM
Reparatursätze: SQK 20 REP
Schwenkhub: 9,5 MM
A: 36 MM
B: 4,0 MM
C: 25,5 MM
D: 10 MM
E: 10 - 21 MM
F: 9,5 MM
G: M 5 MM
H: 12 MM
I: 7 MM
M (eingefahren): 52,0 MM
M (ausgefahren): 91,5 MM
N: 14 MM
O: 51 MM
P: 35 MM
Q: 26,0 MM
R: 62,0 MM
S: 15,5 MM
U: 16 MM
V: M 6 MM
Y (+0/-0,05): 18 MM
Gewicht: 0,41 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
1,5 - 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweise:
Zylinder nur senkrecht stehend oder hängend betreiben, Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
einfache Mechanik, robuste Konstruktion, wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
