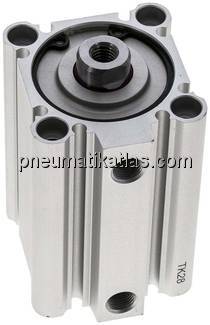

TECHNISCHE DATEN
Kolben Ø: 40 MM
Hub: 40 MM
Reparatursätze: SQ 40 REP
A: 46,5 MM
B: 39,5 MM
C: 13 MM
D: 16 MM
E: 52 MM
F: 8,0 MM
G: G 1/8"
H: M 8
J: 5,0 MM
K: 14 MM
L: 7,0 MM
M: 40 MM
N: 5,5 MM
O: 9 (7 tief) MM
Q: 11,0 MM
Gewicht: 0,45 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
besonders preiswert, Zylinderschalter von verschiedenen Seiten montierbar, Haupteinbaumaße identisch mit SMC Serie CQ2
