TECHNISCHE DATEN

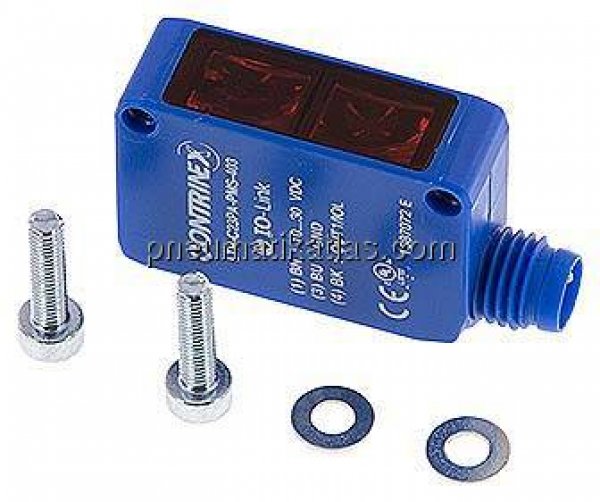

Ausführung: Lichttaster
Anschluss: M 8-Stecker (3-polig)
Belegung PIN 4: hellschaltend / IO-Link
Erfassungsbereich: 3 - 1500 MM
Arbeitsbereich: 5 - 1300 MM
Empfindlichkeitseinstellung: Potentiometer
Gewicht: 0,025 KG
BESCHREIBUNG
Funktionsprinzip Lichttaster
Der Reflexionslichttaster integriert Sender und Empfänger im gleichen Gehäuse, ähnlich den Reflexionslichtschranken. Im Gegensatz zu den Reflexionslichtschranken ist jedoch kein Reflektor erforderlich. Der Sensor bewertet das vom Objekt reflektierte Licht. Der Ausgang des Sensors ist durchgeschaltet, wenn das Objekt den Lichtstrahl zum Empfänger zurückspiegelt. Die spezifizierten Tastweiten beziehen sich auf ein Standardobjekt mit 90% Reemission (weißes Papier). Lichttaster mit Hintergrundausblendung reagieren ausschließlich auf Objekte, die sich in einer anderen einstellbaren Entfernung zu dem Taster befinden. Alle anderen Objekte werden ignoriert.
Funktionsprinzip Reflexionslichtschranken
Bei der Reflexionslichtschranke sind Sender und Empfänger in einem Gehäuse integriert. Der Lichtstrahl wird durch einen Reflektor vom Sender zum Empfänger zurück reflektiert. Das zu erfassende Objekt unterbricht den Lichtstrahl und der Ausgang wird durchgeschaltet. Die Funktion wird nicht durch die Farbe oder Form des Objekts beeinflusst. Gegenüber der Einweglichtschranke hat die Reflexionslichtschranke den Vorteil, dass nur ein aktives Bauteil montiert werden muss.
Funktionsprinzip Einweglichtschranken
Die Einweglichtschranke besteht aus einem Sender (der Lichtquelle) und einem Empfänger. Der Lichtstrahl von Sender zu Empfänger bildet die "Schranke" des Sensors. Das zu erfassende Objekt unterbricht den Lichtstrahl zwischen Sender und Empfänger und der Ausgang wird durchgeschaltet. Da das Erfassungsprinzip aus der Unterbrechung des Lichtstrahl besteht, wird die Funktion nicht durch die Farbe oder Form des Objekts beeinflusst.
Werkstoffe:
Gehäuse: ABS, Fenster: PMMA
Temperaturbereich:
-25°C bis +65°C
Betriebsspannung:
10 - 30 V DC
Schaltausgang:
max. 100 mA (PNP)
Schutzbeschaltung:
Kurzschlussschutz, Induktionsschutz, Verpolungsschutz
Schutzart:
IP 67
Vorteile:
IO-Link fähig
