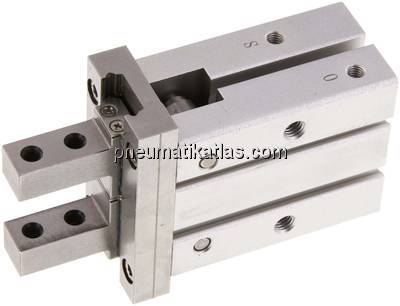

TECHNISCHE DATEN
Ausführung: doppeltwirkend
Kolben Ø: 25 MM
eff. Haltekraft* außen greifend: 65 N
eff. Haltekraft* innen greifend: 104 N
Reparatursätze: SHZ 25 REP
A: 52,0 MM
B: 63,6 MM
C: 11,0 MM
D: 25,5 MM
E: 102,7 MM
F: 63 MM
G (+0 / -0,05): 10 MM
H: 30,0 MM
I: 36 MM
J: 40 MM
K: 22 MM
L: 33,6 MM
M (+0,05 / -0): 26 (3,5 tief) MM
O: 9,5 MM
P: 23,5 MM
Q: 19,5 MM
K1: 21,8 MM
K2: 10,0 MM
K3 (+0,05 / -0): 4 (4 tief) MM
R: 22,0 MM
S: 36,5 MM
U: M 5
V (+0 / -0,05): 12 MM
W: 6 MM
X: 12,0 MM
Y: M 6
Y1: 14,5 MM
Y2: 10,0 MM
Y3: 12 MM
Y4: 5,1 MM
Z: M 5
OP (+2 / -0): 33,5 MM
CL (+0 / -0,7): 19,2 MM
Betriebsdruck: 1,5 - 7 BAR
Gewicht: 0,45 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl mit Magneteinlage, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1,5 - 7 bar (einfachwirkend: 3 - 7 bar)
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
ideal für Pick- and Place-Anwendungen, große Wiederholgenauigkeit (± 0,01 mm), Führung durch stabile Kugelführung, passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, viele Befestigungsvarianten möglich, Haupteinbaumaße identisch mit SMC Serie MHZ2
*je Greiferfinger bei 5 bar, in der Hubmitte, bei einem Hebelarm von 20 mm
