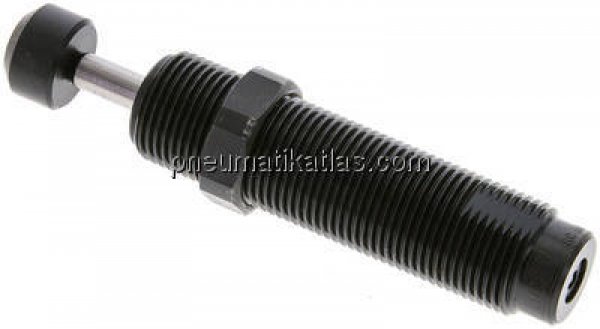

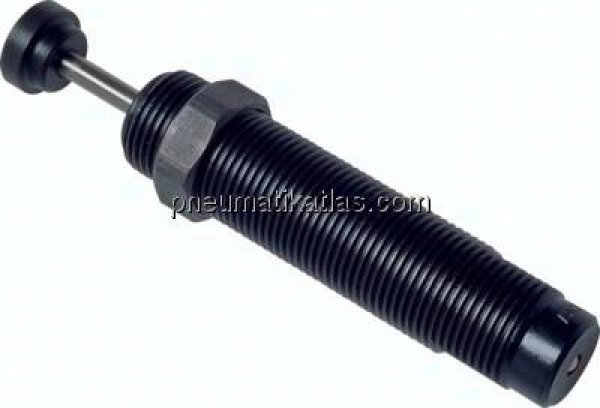

TECHNISCHE DATEN
max. Energieaufnahme pro Hub (W3): 73 NM
max. Energieaufnahme pro Stunde (W4): 45.000 NM
effektive Masse (me): 91 - 181 KG
Federkraft: 8 - 18 N
Gewinde B: M 20 x 1,5
max. Achsabweichung*: 5 GRDW
A: 7,0 MM
C: SW 18 MM
D: 79,5 MM
E: 8,0 MM
F: SW 23 MM
Ø G: 6,3 MM
H / Hub: 15 MM
I: 26,0 MM
J: 4,6 MM
Ø K: 17 MM
Klemmflansch****: MB 20 SC2
Anschlaghülse: AH 20
Bolzenvorlagerung***: BV 20 SC
Kontermutter: KM 20
Temperaturbereich: 0 bis +66 GC
Gewicht: 0,15 KG
BESCHREIBUNG
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl (Typ SC 45...: Stahl hartverchromt)
Temperaturbereich:
0°C bis max. +66°C (SC 45...: -12°C bis max. +66°C)
Auffahrgeschwindigkeit:
0,15 bis 3,7 m/s (Typ SC²: 0,1 bis 5,7 m/s, Typ SC 45...: 0,02 bis 0,46 m/s)
Festanschlag:
integriert
Information:
Überschreitung von W4: (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten)
*bei höherer Achsabweichung Bolzenvorlagerung (BV) einsetzen, **Bauart SC², Typen SC 25 EUM, SC 75 EUM und SC 190 EUM werden ohne Aufprallkopf geliefert
***Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ****Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden, *****Nutmutter
