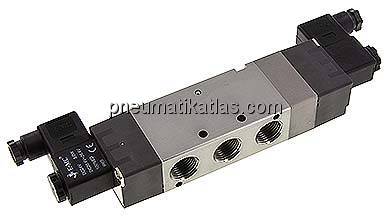

TECHNISCHE DATEN
Steuerspannung: 24 V AC
Schaltung: 5/3-Wege
Funktion: Mittelstellung entlüftet
Gewinde: G 1/2"
Durchfluss: 1.350 L/MIN
Symbol: z_5_3_wege_mitte_entluftet_elektrisch_0_47_47.eps
A: 244,4 MM
B: 50 MM
C: 34 MM
D: 17,5 MM
E: 97,7 MM
F: 28 MM
G1: G 1/2"
G2: G 1/2"
H1: 5,5 MM
H2: 4,3 MM
J: 27 MM
K: 75,7 MM
L: 72 MM
M: 80,2 MM
N: 63 MM
O: 93,7 MM
P: 4 MM
S: 36 MM
T: 112 MM
U: 75 MM
V: 40,5 MM
W: 0 MM
Gewicht: 0,75 KG
BESCHREIBUNG
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart (VDE 0470/EN 60529):
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Leistungsaufnahme:
Gleichstrom: 3 W, Wechselstrom: 4 VA
Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*mechanische Feder
