TECHNISCHE DATEN

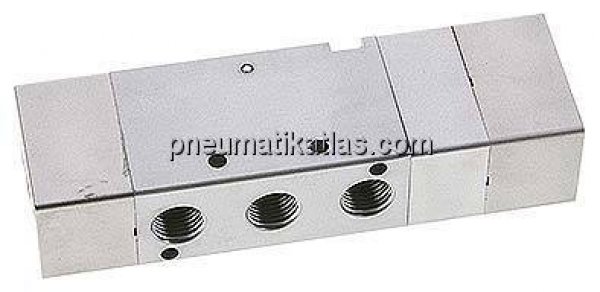

Schaltung: 5/3-Wege
Funktion: Mittelstellung belüftet
Gewinde: G 1/4" (Pilot G 1/8")
Durchfluss: 850 L/MIN
Symbol: z_5_3_wege_mitte_beluftet_pneumatisch_0_47_47.eps
A: 130,0 MM
B: 40 MM
C: 27 MM
D: 13,5 MM
E: 43,5 MM
F: 24 MM
G1: G 1/4"
G2: G 1/4"
H1: 4,3 MM
H2: 4,3 MM
J: 20 MM
K: 30,5 MM
L: 50 MM
M: 33,0 MM
N: 45 MM
O: 44,5 MM
P: 0 MM
S: 24 MM
T: 55,5 MM
W: 0 MM
Gewicht: 0,34 KG
BESCHREIBUNG
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Lebensdauer:
min. 40 Mio. Schaltspiele
*Luftfeder
