TECHNISCHE DATEN

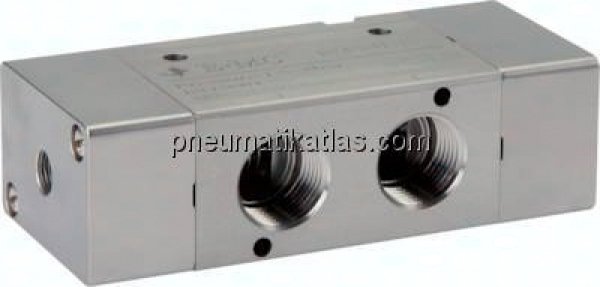

Funktion: Impulsventil
Gewinde: G 1/2" (Pilot G 1/8")
Durchfluss: 2.250 L/MIN
Symbol: z_3_2_wege_impulsventil_pneumatisch_0_47_47.eps
A: 116 MM
B: 50 MM
C: 34 MM
D: 13,5 MM
E: 34 MM
F: 48 MM
G1: G 1/2"
H1: 5,3 MM
H2: 4,3 MM
J: 27 MM
K: 37,8 MM
L: 40,5 MM
M: 42,3 MM
N: 31,5 MM
O: 58 MM
P: 2 MM
W: 0 MM
Gewicht: 0,45 KG
BESCHREIBUNG
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Lebensdauer:
min. 40 Mio. Schaltspiele
*mechanische Feder
