TECHNISCHE DATEN

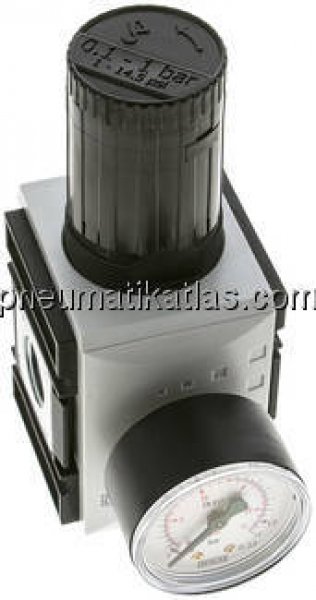

Ausführung: Präzisionsdruckregler**
Gewinde Eingang: G 1/2"
Gewinde Ausgang: G 3/8"
Druckregelbereich: 0,1 - 1 BAR
Manometeranzeige: 0 - 1,6 BAR
Befestigungswinkel: W 2 F
Koppelpaket: KP 2 F
Koppelpaket mit Wandkonsole: KPW 2 F
Eingangsdruck: max. 16 BAR
Gewicht: 0,55 KG
BESCHREIBUNG
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis +50°C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 42x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 3/8": 4500 l/min, G 1/2": 5200 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 3/8") ist gegenüber dem Manometer angeordnet.
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
