TECHNISCHE DATEN

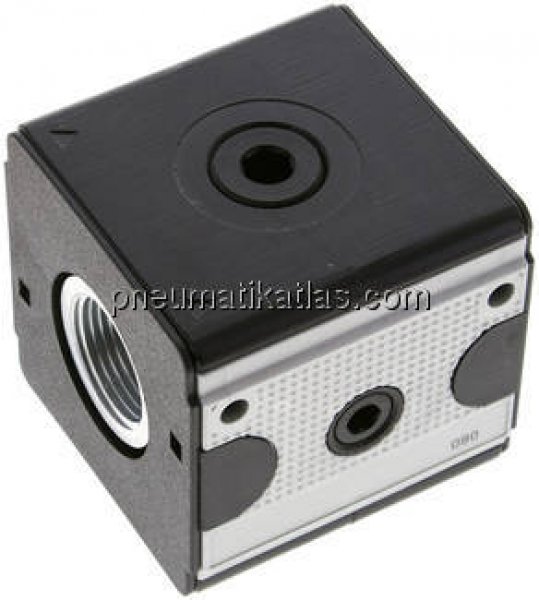

Baureihe: Multifix 2
Gewinde P/A (Eingang/Ausgang): G 3/4"
Gewindeabgang B (oben/unten): G 1/2"
Gewindeabgang C (vorne/hinten): G 1/4"
Durchfluss P-A: 6000 L/MIN
Durchfluss P-B: 2400 L/MIN
Durchfluss P-C: 1020 L/MIN
H: 68 MM
H1: 34 MM
L: 69 MM
Befestigungswinkel: W 2
Koppelpaket: KP 2
Gewicht: 0,75 KG
BESCHREIBUNG
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0,1 - 16 bar
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
