TECHNISCHE DATEN
Baureihe: Multifix 1
Gewinde P/A (Eingang/Ausgang): G 1/4"
Gewindeabgang B (oben/unten): G 1/4"
Gewindeabgang C (vorne/hinten): G 1/4"
Durchfluss P-A: 700 L/MIN
Durchfluss P-B: 675 L/MIN
Durchfluss P-C: 450 L/MIN

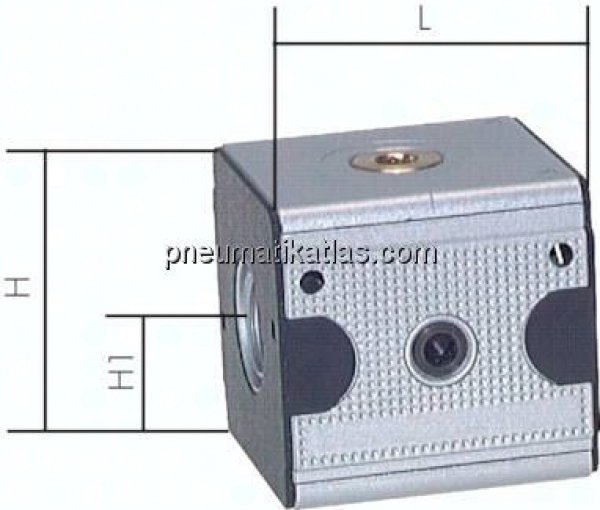

H: 52 MM
H1: 26 MM
L: 48 MM
Befestigungswinkel: W 1
Koppelpaket: KP 1
Gewicht: 0,3 KG
BESCHREIBUNG
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0,1 - 16 bar
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
