TECHNISCHE DATEN

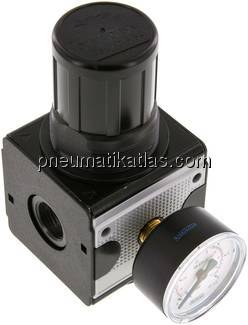

Ausführung: Druckregler
Gewinde: G 1/2"
Druckregelbereich: 0,1 - 3 BAR
Manometeranzeige: 0 - 4 BAR
Befestigungswinkel: W 2
Befestigungswinkel mit Schalttafelmutter: MW 2
Koppelpaket: KP 2
Gewicht: 0,9 KG
BESCHREIBUNG
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis +60°C
Manometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, Handrad kann durch Herunterdrücken arretiert werden
Eingangsdruck:
max. 16 bar
Schalttafelgewinde:
M 50x1,5
Lieferumfang:
Druckregler einschließlich 50 mm Manometer
Durchfluss:
8700 l/min ****
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)
Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ± 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall
