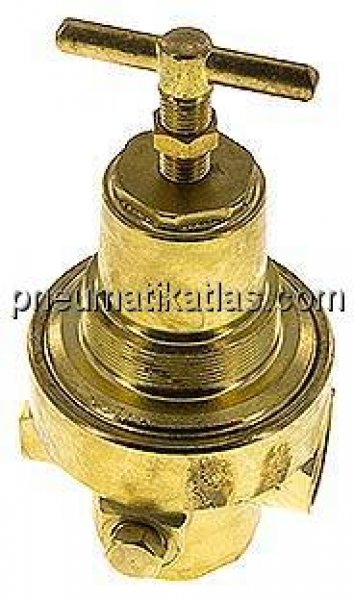

TECHNISCHE DATEN
Ausführung: Standard
Werkstoff: Messing
Gewinde: G 1/2"
Druckregelbereich: 1 - 15 BAR
Eingangsdruck: max. 50 BAR
Befestigungswinkel: WH 12 ES
Ersatzmembrane rücksteuerbar, NBR/PTFE***: MEMB R12 MS
Ersatzmembrane nicht rücksteuerbar, NBR/PTFE***: MEMB R12MS-NB
empfohlenes Manometer: MW 2563
Gewicht: 1,9 KG
BESCHREIBUNG
Durchfluss:
Kv-Wert 1,8m³/h, 2200 l/min* (Messing: Kv-Wert 1 m³/h, 1500 l/min*)
Ausführung:
rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbar
Werkstoffe:
Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)
Temperaturbereich:
-20°C bis +80°C
Medien:
geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
M 50 x 1,5
Optional:
Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT
*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich
