Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

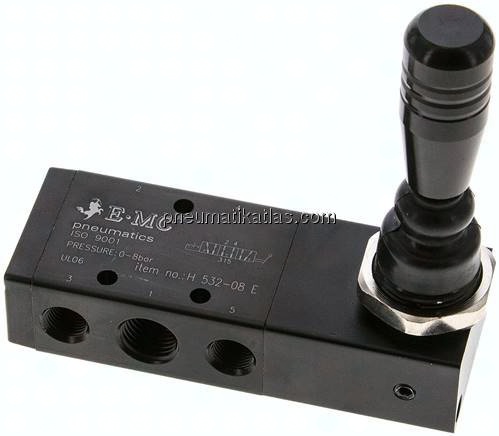

5/3-Wege Handhebelventil, G 1/4″, Mittelstellung entlüftet, Raste
Artikelnummer: H 532-08 E
Eigenschaften
| Funktion | Mittelstellung entlüftet, Raste |
|---|---|
| Gewinde G1 (3x) | G 1/4" |
| Gewinde Abluft G2 (2x) | G 1/8" |
| Nennweite | 3,9 MM |
| Durchfluss | 600 L/MIN |

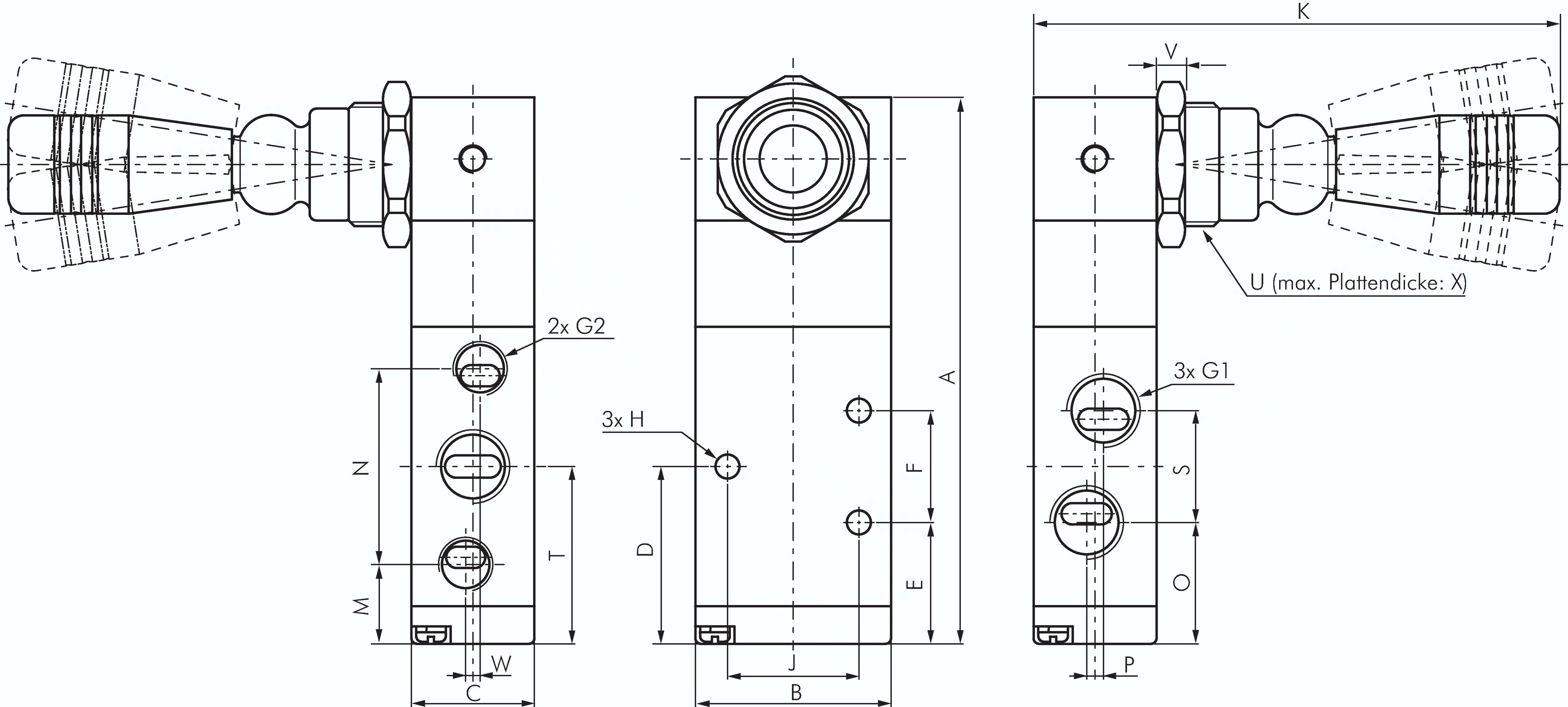

| A | 97,7 MM |
| B | 35 MM |
Weitere Informationen zu H532-08E
| C | 22 MM |
|---|---|
| D | 31,7 MM |
| E | 21,7 MM |
| F | 20 MM |
| H | 4,3 MM |
| J | 24 MM |
| K | 95 MM |
| M | 14,2 MM |
