Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

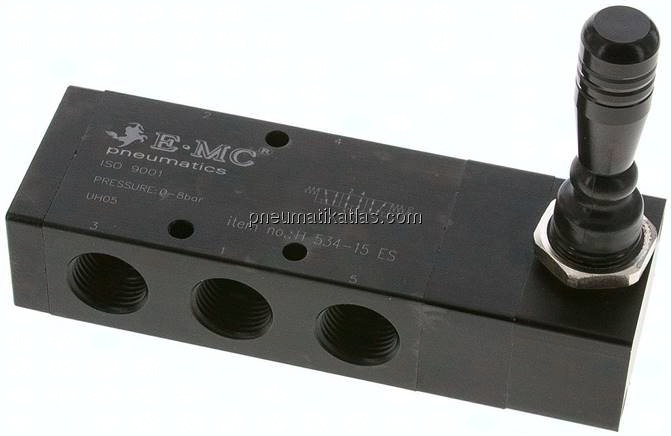

5/3-Wege Handhebelventil, G 1/2″, Mittelstellung entlüftet, Federrückstellung
Artikelnummer: H 534-15 ES
Eigenschaften

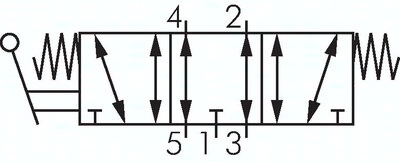

| Funktion | Mittelstellung entlüftet, Federrückstellung |
|---|---|
| Gewinde G1 (3x) | G 1/2" |
| Gewinde Abluft G2 (2x) | G 1/2" |
| Nennweite | 6,2 MM |
| Durchfluss | 1350 L/MIN |
| A | 154,0 MM |
| B | 50 MM |
Weitere Informationen zu H534-15ES
| C | 34 MM |
|---|---|
| D | 57,0 MM |
| E | 43,0 MM |
| F | 28 MM |
| H | 5,5 MM |
| J | 36 MM |
| K | 110 MM |
| M | 25,5 MM |
