Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

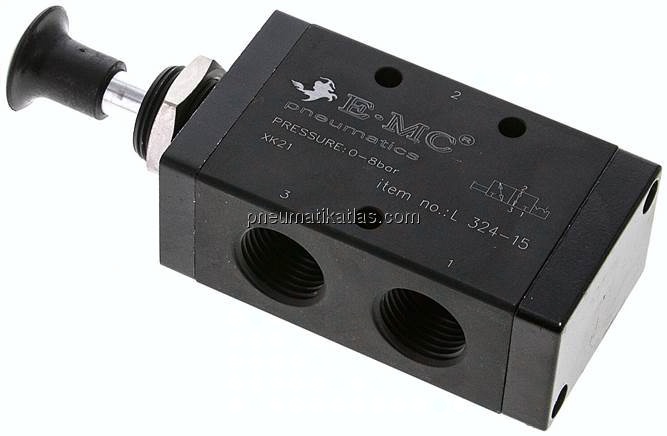

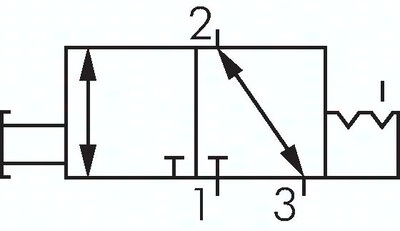

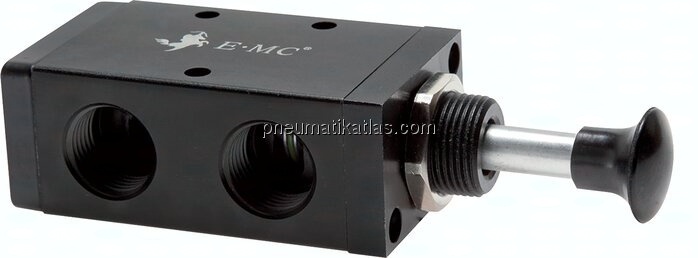

3/2-Wege Axial-Handhebelventil, Raste, G 1/2″
Artikelnummer: L 324-15
Eigenschaften
| Funktion | Raste |
|---|---|
| Gewinde G1 (2x) | G 1/2" |
| Gewinde Abluft G1 (1x) | G 1/2" |
| Nennweite | 8 MM |
| Durchfluss | 2250 L/MIN |

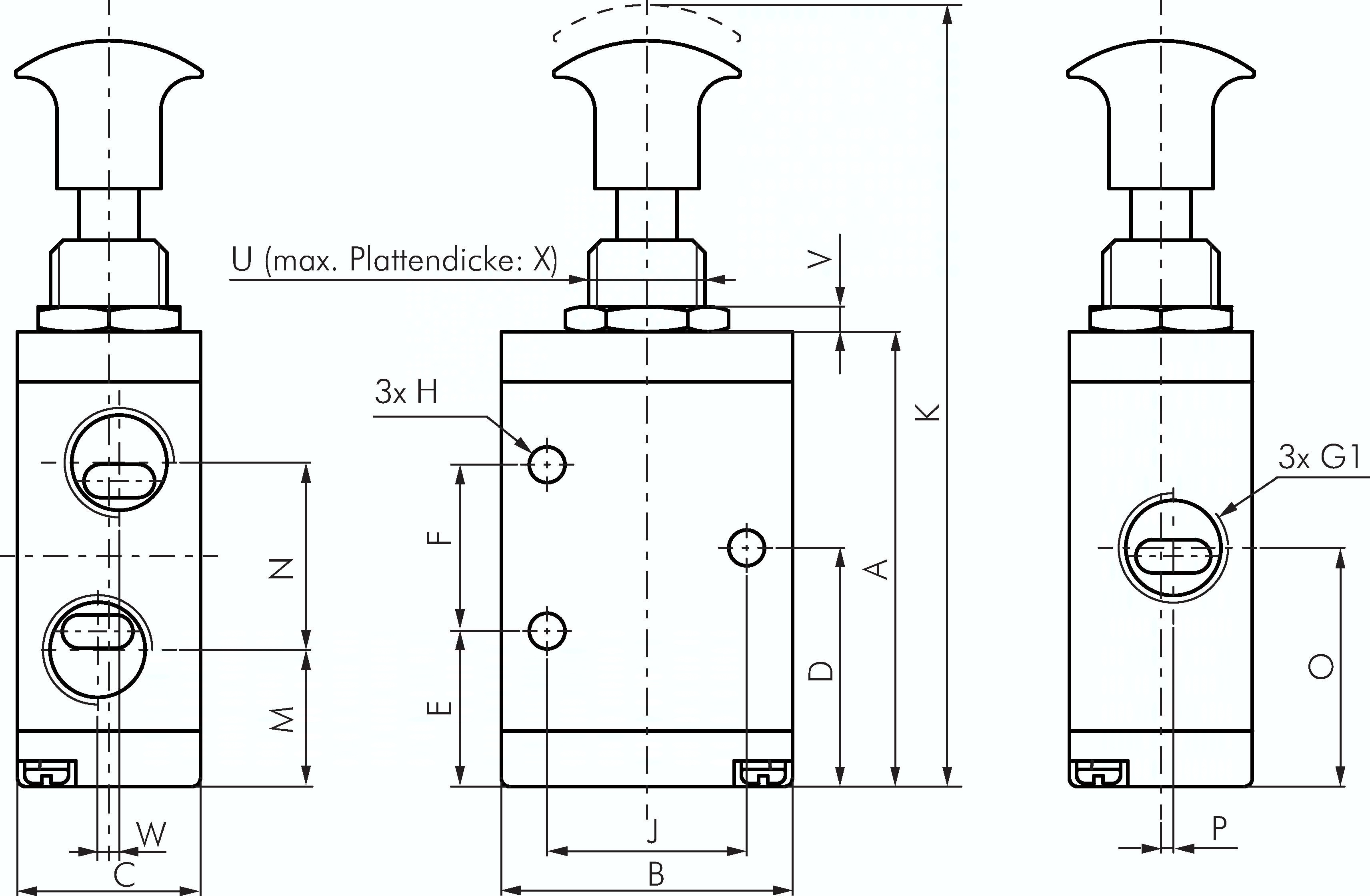

| A | 87,5 MM |
| B | 50 MM |
Weitere Informationen zu L324-15
| C | 34 MM |
|---|---|
| D | 45,0 MM |
| E | 31,0 MM |
| F | 28 MM |
| H | 5,5 MM |
| J | 36 MM |
| K | 141 MM |
| M | 29,3 MM |
