Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

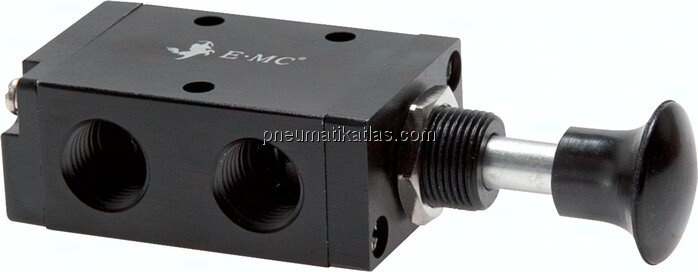

3/2-Wege Axial-Handhebelventil, Federrückstellung, G 1/4″
Artikelnummer: L 322-08 S
Eigenschaften
| Funktion | Federrückstellung |
|---|---|
| Gewinde G1 (2x) | G 1/4" |
| Gewinde Abluft G1 (1x) | G 1/4" |
| Nennweite | 4,5 MM |
| Durchfluss | 800 L/MIN |
| A | 54,7 MM |
| B | 35 MM |
Weitere Informationen zu L322-08S
| C | 22 MM |
|---|---|
| D | 28,7 MM |
| E | 18,7 MM |
| F | 20 MM |
| H | 4,3 MM |
| J | 24 MM |
| K | 94 MM |
| M | 16,5 MM |
