TECHNISCHE DATEN
Signal: pneumatisch
Signalanschluss: M 5 (Gewindeanschluss)
Gewinde (IG / AG): G 1/8"
Betriebsdruck: 3 - 8 BAR
Ansprechdruck: 0,6 BAR
Gewicht: 0,049 KG
BESCHREIBUNG
Funktion:

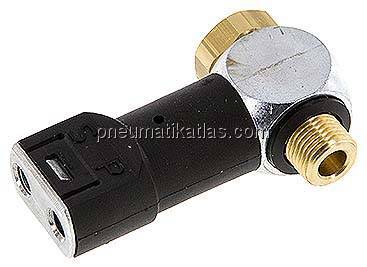

Eine Signalverschraubung übernimmt die Funktion eines Endschalters (pneumatisches oder elektrisches Signal). Die Verschraubung wird in die Eingangsbohrung eines Zylinders geschraubt und tastet den Arbeitsdruck des Zylinders ab. Steht kein Druck mehr an der Verschraubung an, so schaltet die Verschraubung von (P) 1 nach (S) 5 durch.
Betriebsdruck:
3 - 8 bar (Typ PPM: 3 - 10 bar)
Ansprechdruck:
0,6 bar (Typ PPL ...), 0,5 bar (Typ: PPE), 0,3 bar (Typ PPM ...)
Schaltzeit:
3 ms
Elektrische Anschlusswerte (gilt für Typ PPE ...):
max. 2 A, DC: 0 - 48 V, AC: 250 V
Achtung:
Signalverschraubungen erkennen das Erreichen der Endlage nur durch einen Druckabfall. Dieser Druckabfall kann aber auch entstehen, wenn der Zylinder in seinem Verfahrweg blockiert wird. Besteht Gefahr einer solchen Blockade, empfehlen wir die Verwendung von pneumatischen Zylinderschaltern, die direkt auf das magnetische Feld eines Magnetkolbens reagieren.
Vorteile:
rein pneumatische Steuerung, keine elektrische Energie notwendig, einfache Installation, kompakte Bauform
