TECHNISCHE DATEN
für Kolben Ø: 50 MM
A: 5 MM
B: 9,0 MM
C: 50 MM
D: 68 MM
E: 22,0 MM
F: 30,0 MM
G: M 8 x 25
H: 9,0 MM
I: 24 MM
K: 32,0 MM
L: 6 MM
Gewicht: 0,15 KG
BESCHREIBUNG
Werkstoffe:
Stahl verzinkt
Lieferumfang:

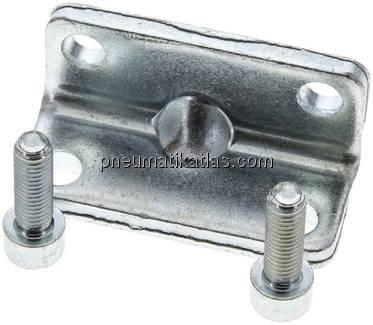

1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.
