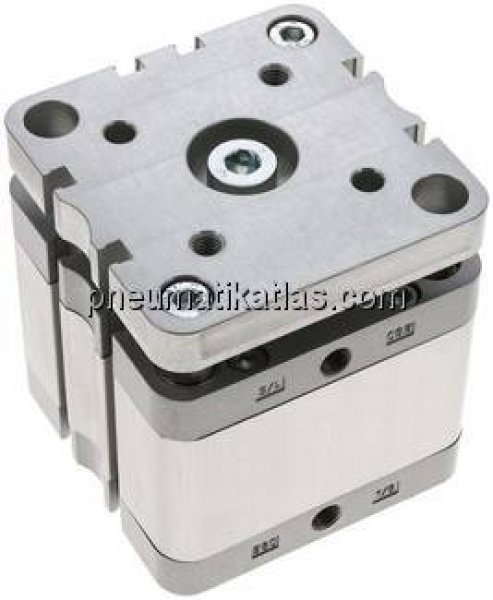

TECHNISCHE DATEN
Kolben Ø: 80 MM
Hub: 25 MM
Ausführung: verdrehgesicherte Kolbenstange
Reparatursätze: NAD 80 REP
A: 20 MM
B: 12 MM
BG: 15,0 MM
CH: 17 MM
D: 28 MM
D1: 65 MM
D2: M 8
D3: 8 MM
E: 95,5 MM
G: G 1/8"
LA: 3,0 MM
RT: M 10
TG: 72,0 MM
WH: 10 MM
ZA: 54 MM
ZC: 38 MM
ZD: 78 MM
Gewicht: 1,7 KG
BESCHREIBUNG
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
