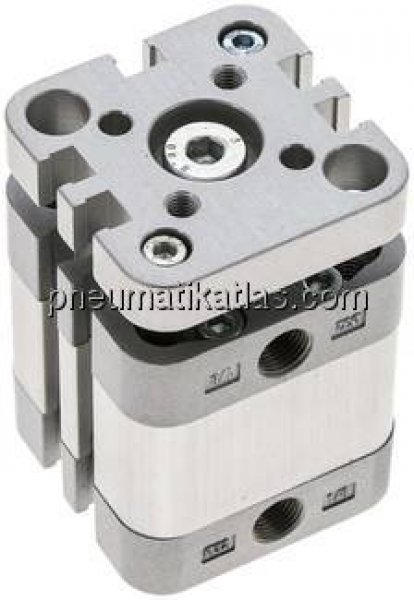

TECHNISCHE DATEN
Kolben Ø: 32 MM
Hub: 10 MM
Ausführung: verdrehgesicherte Kolbenstange
Reparatursätze: NAD 32 REP
A: 12 MM
B: 9 MM
BG: 14,0 MM
CH: 10 MM
D: 17 MM
D1: 28 MM
D2: M 5
D3: 5 MM
E: 49,0 MM
G: G 1/8"
LA: 4,5 MM
RT: M 6
TG: 32,5 MM
WH: 7 MM
ZA: 44 MM
ZC: 29 MM
ZD: 61 MM
Gewicht: 0,34 KG
BESCHREIBUNG
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
