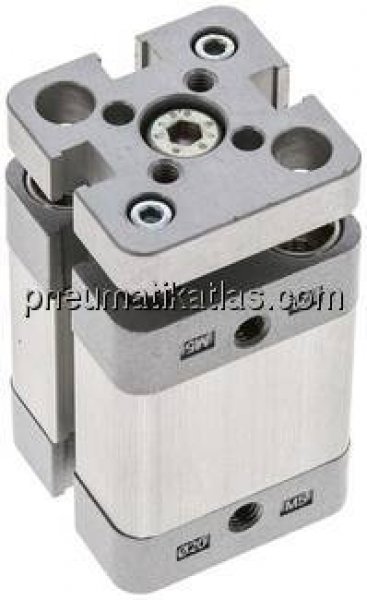

TECHNISCHE DATEN
Kolben Ø: 20 MM
Hub: 15 MM
Ausführung: verdrehgesicherte Kolbenstange
Reparatursätze: NAD 20 REP
A: 10 MM
B: 9 MM
BG: 19,5 MM
CH: 9 MM
D: 11 MM
D1: 17 MM
D2: M 4
D3: 4 MM
E: 36,0 MM
G: M 5
LA: 4,5 MM
RT: M 5
TG: 22,0 MM
WH: 6 MM
ZA: 37 MM
ZC: 22 MM
ZD: 51 MM
Gewicht: 0,2 KG
BESCHREIBUNG
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
