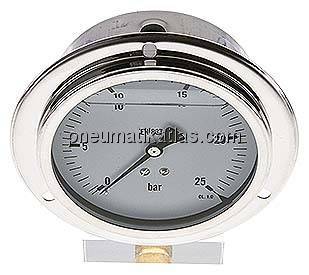

TECHNISCHE DATEN
Durchmesser: 100 MM
Anzeigebereich: 0 - 25 BAR
Anschlussgewinde: G 1/2" *
Skalenteilung: 0,5 BAR
Gewicht: 0,9 KG
BESCHREIBUNG
Werkstoffe:
Gehäuse: 1.4301, Frontring: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Polycarbonat (Ø 100: Instrumentenflachglas)
Anschlussgewinde:
G 1/4" * rückseitig, zentrisch (Ø 100: G 1/2" * rückseitig, exzentrisch)
Klasse:
1,6 (Ø 100: 1,0)
Temperaturbereich:
-20°C bis +60°C
Zifferblatt:
1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 100: Anzeige in bar)
Schutzart:
IP 65
Optional:
ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten
Vorteile:
alle Manometer sind mit einer demontierbaren Drosselblende ausgestattet um Druckstöße abzudämpfen, besonders preiswert
*mit Zentrierzapfen für Profildichtring
