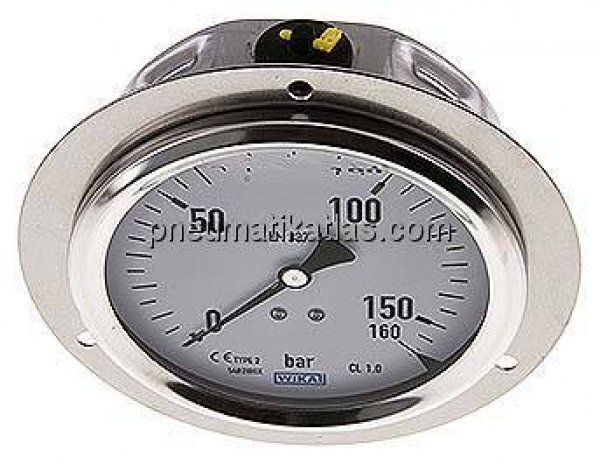

TECHNISCHE DATEN
Durchmesser: 100 MM
Anzeigebereich: 0 - 160 BAR
Anschlussgewinde: G 1/2" *
Skalenteilung: 5 BAR
Gewicht: 0,95 KG
BESCHREIBUNG
Werkstoffe:
Gehäuse: 1.4301, Frontring: 1.4301, Messsystem: Cu-Legierung (Ø 63 Drücke > 400 bar: 1.4404, Ø 100 Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Polycarbonat
Anschlussgewinde:
G 1/4" * rückseitig, zentrisch (Ø 100: G 1/2" * rückseitig, exzentrisch)
Klasse:
1,6 (Ø 100: 1,0)
Temperaturbereich:
-20°C bis +60°C
Zifferblatt:
1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 100: Anzeige in bar)
Schutzart:
IP 65
Hinweis:
WIKA Typ 213.53
Optional:
ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten
*mit Zentrierzapfen für Profildichtring
