TECHNISCHE DATEN
Durchmesser: 100 MM
Anzeigebereich: 0 - 6 BAR
Skalenteilung: 0,1 BAR
Gewicht: 1 KG
BESCHREIBUNG
Verwendung:

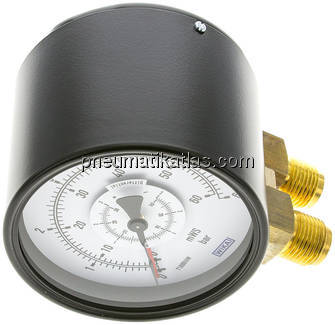

Das Differenzdruck-Manometer ist für flüssige und gasförmige Medien geeignet, soweit diese nicht hochviskos oder kristallisierend sind.
Funktion:
In dem stabilen Rundgehäuse arbeiten zwei voneinander unabhängige Rohrfeder-Messsysteme. Beide Systemzeiger drehen sich um die gleiche Mittelachse und zeigen die Drücke getrennt an. Der Zeiger mit dem geringeren Druck ist als Skalenscheibe ausgebildet. Auf dieser Skala kann der Differenzdruck des jeweiligen Anzeigebereiches direkt abgelesen werden. Beide Einzeldrücke sind auch direkt ablesbar.
Werkstoffe:
Gehäuse: Stahl schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Instrumentenflachglas
Anschlussgewinde:
2 x G 1/2" *
Klasse:
1,6
Temperaturbereich:
-20°C bis +60°C
Schutzart:
IP 33
Hinweis:
WIKA Typ 711.12
Optional:
ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten
*mit Zentrierzapfen für Profildichtring
