TECHNISCHE DATEN
Bauform: schmal
für Kolben Ø: 63 MM
A: 100 MM
C: 73,0 MM
D: 80 MM
F: 40 MM
G: M 10
H: 145,5 MM
J: 5,0 MM
K: 8 MM
M: 8 MM
L: M 8
Gewicht: 0,46 KG
BESCHREIBUNG
Anwendung:

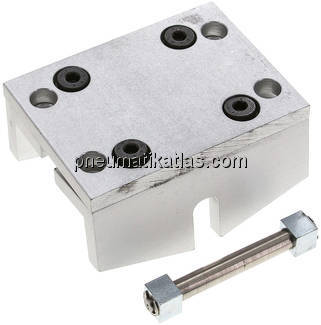

Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).
