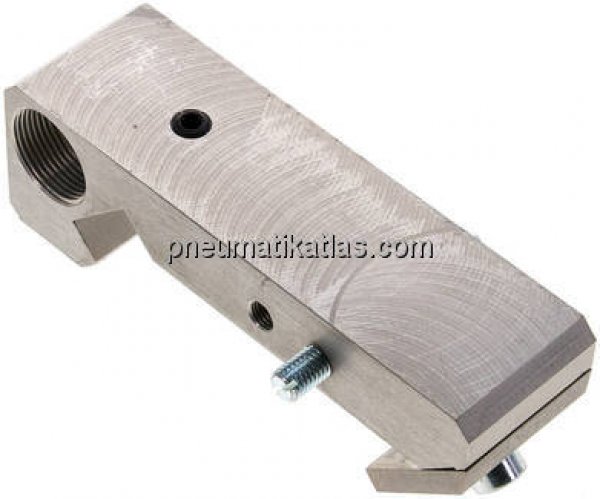

TECHNISCHE DATEN
Ausführung: verstellbar
für Kolben Ø: 63 MM
AH: 4,5 MM
E: 140 MM
F: 118,5 MM
G: 20,0 MM
H: 78,0 MM
M: M 25 x 1,5
N: 15 MM
O: 40 MM
T x tief: M 8 x 20
passender Stoßdämpfer: MA 600 EUM
Gewicht: 0,46 KG
BESCHREIBUNG
Anwendung:
je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag gewählt werden. Der verstellbare Anschlag kann frei auf dem Zylinderrohr verschoben werden. Jeder Anschlag ist mit einer Anschlagschraube sowie mit einem Innengewinde für die Aufnahme eines Stoßdämpfers versehen. Anschläge können nur für Führungszylinder LZF, LZKF verwendet werden.
