TECHNISCHE DATEN
Bauform: breit
für Kolben Ø: 50 MM
A: 90 MM
C: 95,0 MM
D: 70 MM
F: 70 MM
G: M 8
H: 123,0 MM
J: 4,5 MM
K: 8 MM
M: 8 MM
L: M 6
Gewicht: 0,34 KG
BESCHREIBUNG
Anwendung:

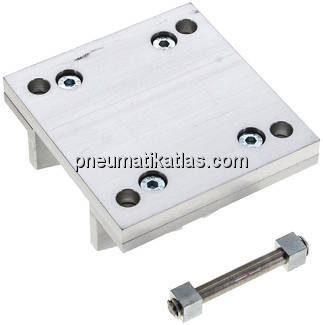

Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).
