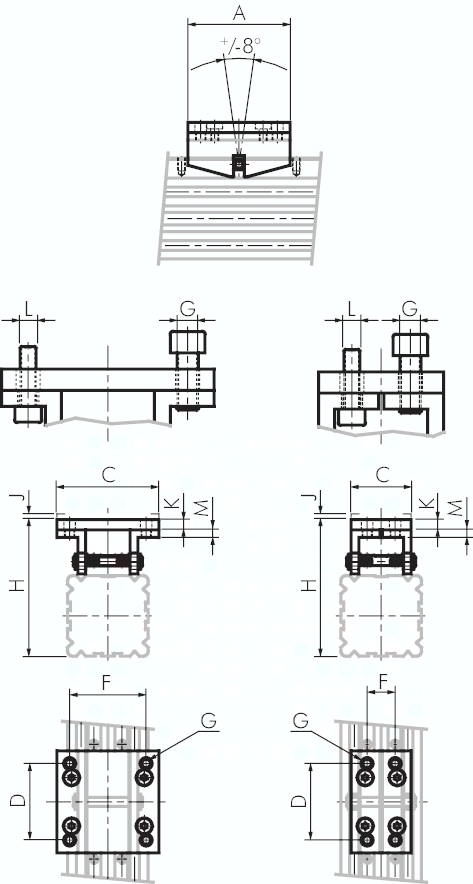

TECHNISCHE DATEN
Bauform: breit
für Kolben Ø: 40 MM
A: 80 MM
C: 80,0 MM
D: 60 MM
F: 60 MM
G: M 8
H: 107,0 MM
J: 4,5 MM
K: 8 MM
M: 8 MM
L: M 6
Gewicht: 0,27 KG
BESCHREIBUNG
Anwendung:
Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).
