TECHNISCHE DATEN

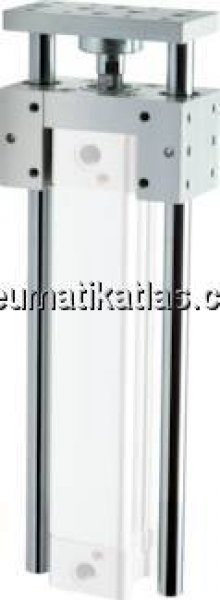

Ausführung: C mit Gleitführung
für Kolben Ø: 32 MM
Hub: 320 MM
MA / MB*: 13 / 12 NM
A: 97 MM
B: 49 MM
C: 51,0 MM
CH: 15 MM
D1: 17 MM
E1: 9,25 MM
E2: 32,5 MM
E3: 9,25 MM
F: 93 MM
G: 45 MM
H: 12 MM
Ø I: 12 MM
L6: 120 MM
L7: 54 MM
L8: 48 MM
N: 6,6 MM
O: 12 MM
P: 11 MM
Q: 6,5 MM
S: M 6
T: 78,0 MM
U: 61 MM
V: 32,5 MM
Z: 74,0 MM
Gewicht: 1,5 KG
BESCHREIBUNG
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis +100°C
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden.
