TECHNISCHE DATEN
Ausführung: C mit Gleitführung
für Kolben Ø: 20 & 25 MM
Hub: 200 MM
MA / MB*: 13 / 12 NM
A: 79 MM
B: 34 MM
C: 37,0 MM
CH: 12 MM
D: 17 MM
D1: 8,5 MM
E1: 24,25 MM
F: 78 MM
G: 32 MM
H: 12 MM
Ø I: 12 MM
J: M 5
K: M 6
L5: 83,0 MM
L6: 15 MM
L7: 48 MM
M: 38 MM
Ø N: 5,5 MM
O: 9 MM
Ø P: 10 MM
Q: 7,5 MM
Ø R: 6,5 MM
Ø S: 11
T: 6,5 MM
U: 38 MM
V: 68,0 MM
W1: 32,5 MM
X: 20 MM
Y: 23 MM
Z: 58,0 MM
Gewicht: 0,9 KG
BESCHREIBUNG
Funktion:

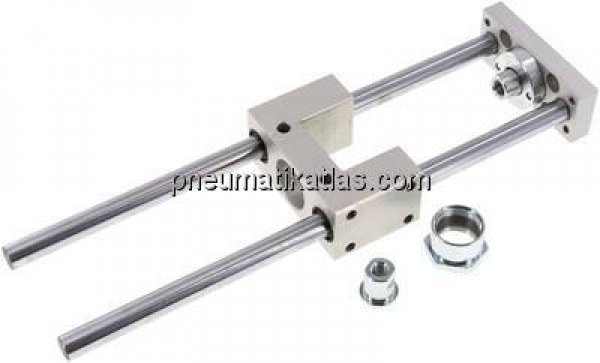

Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis +100°C
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden.
