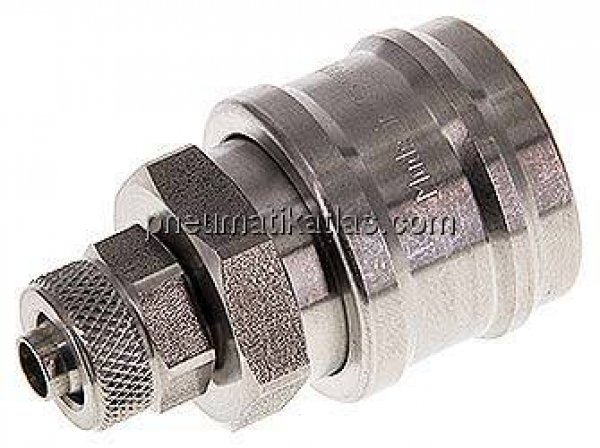

TECHNISCHE DATEN
Werkstoff: Edelstahl
Schlauch Ø außen x innen: 8x6 MM
Verwendbar für Stecker beidseitig absperrend: ja
tatsächliche Nennweite: 7,2 MM
Temperaturbereich: -15 bis +200 GC
Gewicht: 0,09 KG
BESCHREIBUNG
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)
Betriebsdruck:
-0,95 bis 35 bar
Durchfluss***:
Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)
***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Optional:
Verwendbar für Stecker beidseitig absperrend -BA
