TECHNISCHE DATEN

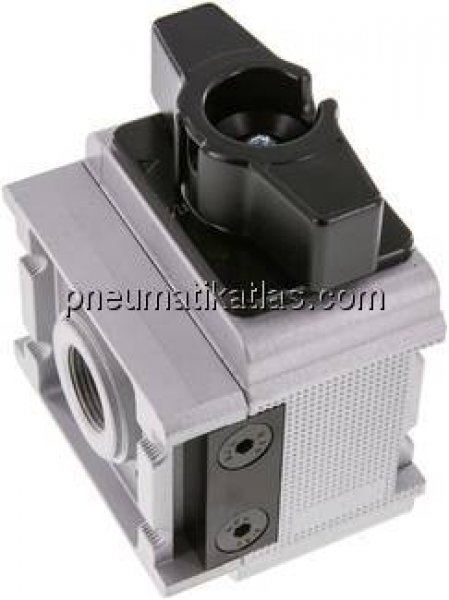

Ausführung: Kugelhahn, einseitig Flanschanschluss
Baureihe: Multifix 5
Bauform: schmal
Gewinde Eingang: G 3/4"
Abluftgewinde: G 1/2"
Durchfluss: 25000 L/MIN

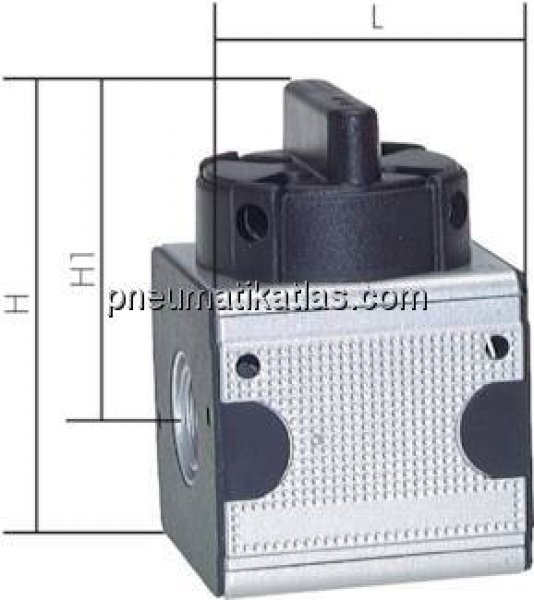

H: 133 MM
H1: 83 MM
L: 83 MM
Befestigungswinkel: W 5
Koppelpaket zur Verkopplung mit Standardbauform: KPS 5
Koppelpaket zur Verkopplung mit schmaler Bauform: KPSS 5
Abluftschalldämpfer: SD 12 F
Anschlussplatte für Gewinde auf Ausgangsseite: VB CLAP 345
Gewicht: 1,9 KG
BESCHREIBUNG
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Lieferumfang:
Kugelhahn ohne Schalldämpfer in Abluftgewinde
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 & 5)
Vorteile:
einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)
*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte
