TECHNISCHE DATEN

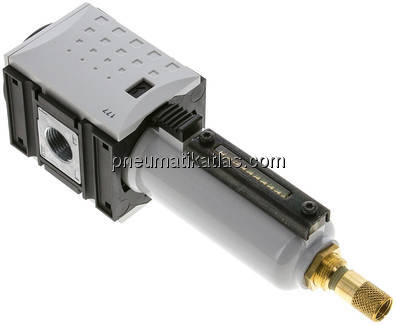

Ausführung: Feinfilter (Submikrofilter)
Baureihe: Futura 1
Gewinde: G 3/8"
optimaler Durchfluss*: 350 L/MIN
Behälterausführung: Metallbehälter mit Sichtrohr
Kondensatablass: automatisch
Behältervolumen: 12 CM3
H: 169 MM
H1: 130 MM
L: 52 MM
Befestigungswinkel: W 1 F
Koppelpaket: KP 1 F
Koppelpaket mit Wandkonsole: KPW 1 F
Ersatzfilter: X 23/40
Differenzdruckanzeige: DDA B
Differenzdruckmanometer: DDA M
Eingangsdruck: 1,5 - 16 BAR
Gewicht: 0,48 KG
BESCHREIBUNG
Werkstoffe:
Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: Polycarbonat
Temperaturbereich:
-10°C bis +50°C
Eingangsdruck:
1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)
Kondensatentleerung:
halbautomatisch** (Aktivkohlefilter ohne Entleerung)
Medien:
Druckluft, neutrale Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)
Vorteile:
Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.
Anwendung:
Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 µm) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.
Staubabscheidung:
> 0,01 µm (99,999 %), Restölgehalt: 0,01 mg/m³ (Klasse 1 nach DIN ISO 8573-1)
Optional:
Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar, Baureihe 0: 0 - 12 bar) -AMNC
*bei Eingangsdruck 6 bar und 0,1 bar Druckverlust, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
