TECHNISCHE DATEN
Gewinde: R 1-1/4"
max. Durchfluss*: 66 L/MIN
Druckregelbereich: 2 - 6 BAR
DN: 32 MM

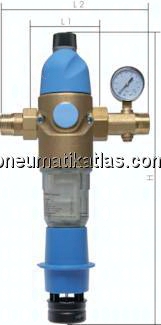

L1: 100 MM
L2 Standard: 255 MM
L2 mit Kurzverschraubung**: 220 MM
H: 393 MM
Ersatzfiltereinsatz 90 µm: FWR EF 34114 F
Ersatzfiltertasse: FWR EG 34114 F
Gewicht: 4,3 KG
BESCHREIBUNG
Ausführung:
Kombinierte Station zur Druckregelung und Filtration (DVGW bauteilgeprüft) von Trink- und Betriebswasser sowie von chemiekalienfreiem Kühlwasser von Durchlaufkühlungen (kein Kreislaufwasser). Schützt die Rohrleitungen und die daran angeschlossenen Systemteile vor Funktionsstörungen und Korrosionsschäden durch im Wasser mitgeführte Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf etc. Die Reinigung des Filterelements erfolgt durch manuelles Rückspülen (Ausspülen der Schmutzpartikel) in regelmäßigen Intervallen. Der ausgespülte Schmutz und das Spülwasser kann über einen Schlauch oder ein HT-Rohr abgeleitet werden.
Werkstoffe:
Körper: Messing, Siebtasse: klarer Spezialkunststoff, Federhaube: Kunststoff mit Einstellskala für Solldruck
Temperaturbereich:
+5°C bis +40°C (Medium +5°C bis +30°C)
Eingangsdruck:
2 bis 16 bar
Manometeranschluss:
G 1/4"
Porenweite im Filter:
90 µm
Spülwasseranschluss:
Schlauchtülle 13 mm bzw. HT-Rohr Ø 50 mm
Medien:
Trinkwasser und Betriebswasser sowie chemikalienfreies Wasser für verschiedenste industrielle Anwendungen (kein Kreislaufwasser)
*bei Delta p = 0,2 bar, **im Lieferumfang enthalten
