TECHNISCHE DATEN

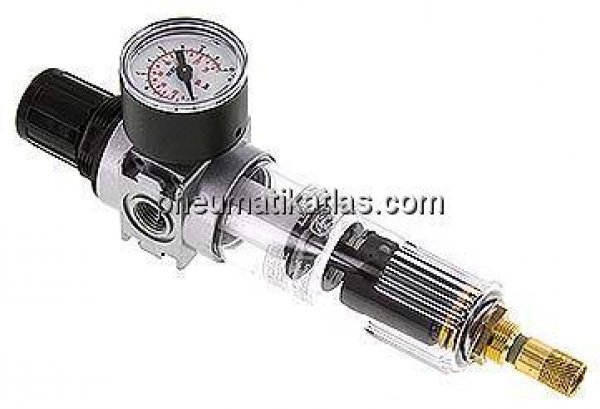

Ausführung: Filterregler
Gewinde: G 1/4"
Druckregelbereich: 0,2 - 6 BAR
Behälterausführung: Kunststoffbehälter
Kondensatablass: automatisch
Manometeranzeige: 0 - 10 BAR
Befestigungswinkel: W 0
Befestigungswinkel mit Schalttafelmutter: MW 1
Koppelpaket: KP 0
Eingangsdruck: 1,5 - 16 BAR
Gewicht: 0,39 KG
BESCHREIBUNG
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat
Temperaturbereich:
-10°C bis +60°C
Eingangsdruck:
1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Porenweite im Filter:
5 µm (Baureihe 5: 40 µm)
Kondensatentleerung:
halbautomatisch****
Medien:
Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, Handrad kann durch Herunterdrücken arretiert werden
max. Kondensatmenge:
16 cm³
Schalttafelgewinde:
M 30x1,5
Lieferumfang:
Filterregler einschließlich 40 mm Manometer
Durchfluss:
1450 l/min ***
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)
Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Metallbehälter ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
