TECHNISCHE DATEN

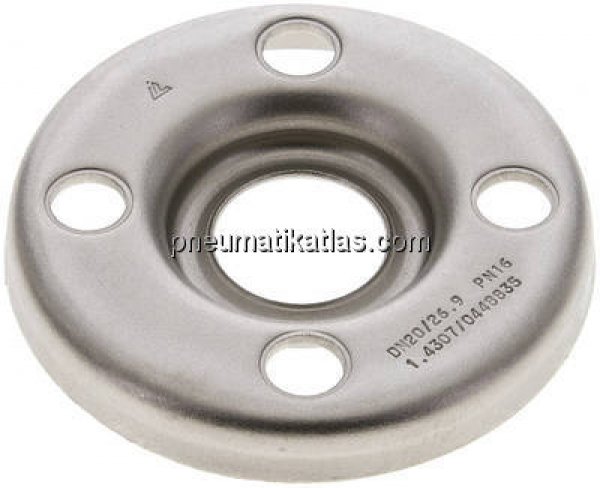

Werkstoff: 1.4301 gepresst
Flanschanschluss: DN20-PN10 (DIN)
DN: 20 MM
Norm: ähnlich DIN 2642
Anzahl Löcher*: 4
A: 105 MM
D: 30 MM
b: 12,5 MM
d-1: 13,5 MM
k: 75 MM
S: 3 MM
Gewicht: 0,24 KG
BESCHREIBUNG
Ausführung:
1.4571 und Stahl verzinkt: DIN 2642, Edelstahl: Blech gepresst (ähnlich DIN 2642)
Optional:
EN 1092-1 (Typ 02) -EN
*Anschlussbild bis einschließlich DN 150 passend für PN 16
