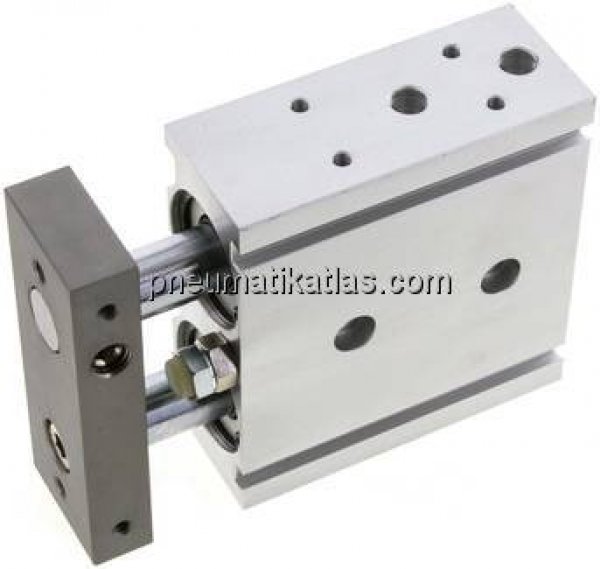

TECHNISCHE DATEN
Kolben Ø: 32 MM
Hub: 10 MM
Reparatursätze: EXSM 32 REP
A: 112,0 MM
B: 30,0 MM
C: 82 MM
D: 40 MM
D1: 40
E: 30 MM
E1: 30 MM
F: 76,0 MM
G: G 1/8"
H: 14 MM
I: 44 MM
K: 75 MM
L: 96 MM
M: 36 MM
N1: 53,0 MM
N2: 10,0 MM
R: 11,5 MM
S: 98 MM
T: 38 MM
V: 16 MM
W: 20,0 MM
P1: 11,0 (6,3 tief)
P2: M 8 (12 tief)
P3: M 6
P4: M 5 (8,0 tief)
P5: 6,8 MM
P6: M 5 (7,0 tief)
Gewicht: 1,2 KG
BESCHREIBUNG
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
Führung durch selbstschmierende Gleitlager, Verdrehtoleranz < 0,2° (±), ideal für Pick- and Place-Anwendungen, Hubeinstellbereich 0 bis -5 mm, Haupteinbaumaße identisch mit SMC Serie CXS
