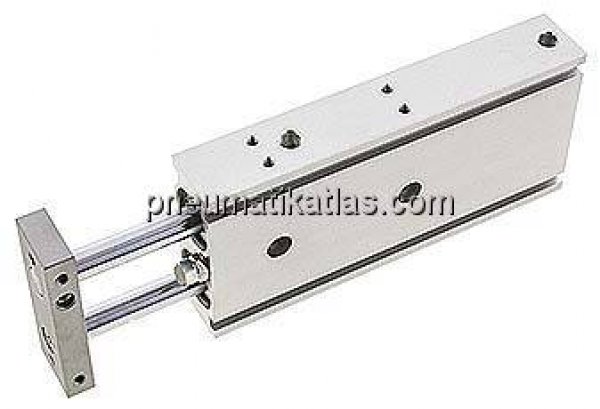

TECHNISCHE DATEN
Kolben Ø: 25 MM
Hub: 100 MM
Reparatursätze: EXSM 25 REP
A: 96,0 MM
B: 24,0 MM
C: 72 MM
D: 60 MM
D1: 60
E: 30 MM
E1: 30 MM
F: 64,0 MM
G: G 1/8"
H: 12 MM
I: 35 MM
K: 60 MM
L: 78 MM
M: 28 MM
N1: 43,0 MM
N2: 9,0 MM
R: 9,0 MM
S: 80 MM
T: 30 MM
V: 12 MM
W: 13,0 MM
P1: 11,0 (6,3 tief)
P2: M 8 (12 tief)
P3: M 6
P4: M 5 (7,5 tief)
P5: 6,8 MM
P6: M 5 (7,0 tief)
Gewicht: 1,1 KG
BESCHREIBUNG
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
Führung durch selbstschmierende Gleitlager, Verdrehtoleranz < 0,2° (±), ideal für Pick- and Place-Anwendungen, Hubeinstellbereich 0 bis -5 mm, Haupteinbaumaße identisch mit SMC Serie CXS
