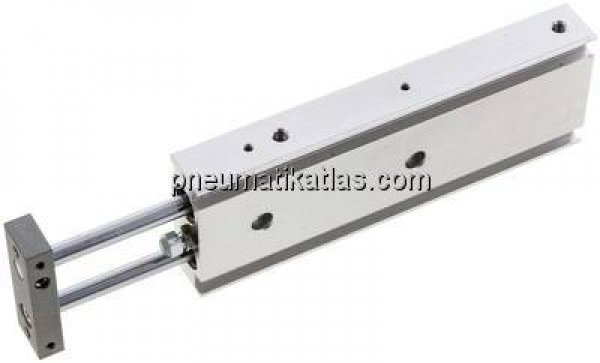

TECHNISCHE DATEN
Kolben Ø: 10 MM
Hub: 75 MM
Reparatursätze: EXSM 10 REP
A: 72,0 MM
B: 17,0 MM
C: 55 MM
D: 50 MM
D1: 50
E: 20 MM
E1: 20 MM
F: 36,5 MM
G: M 5
H: 9 MM
I: 20 MM
K: 35 MM
L: 44 MM
M: 15 MM
N1: 30,0 MM
N2: 8,0 MM
R: 3,5 MM
S: 46 MM
T: 17 MM
V: 6 MM
P1: 6,5 (3,3 tief)
P2: M 4 (7 tief)
P3: M 4
P4: M 3
P5: 3,4 MM
P6: M 3 (5,0 tief)
Gewicht: 0,28 KG
BESCHREIBUNG
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
Führung durch selbstschmierende Gleitlager, Verdrehtoleranz < 0,2° (±), ideal für Pick- and Place-Anwendungen, Hubeinstellbereich 0 bis -5 mm, Haupteinbaumaße identisch mit SMC Serie CXS
