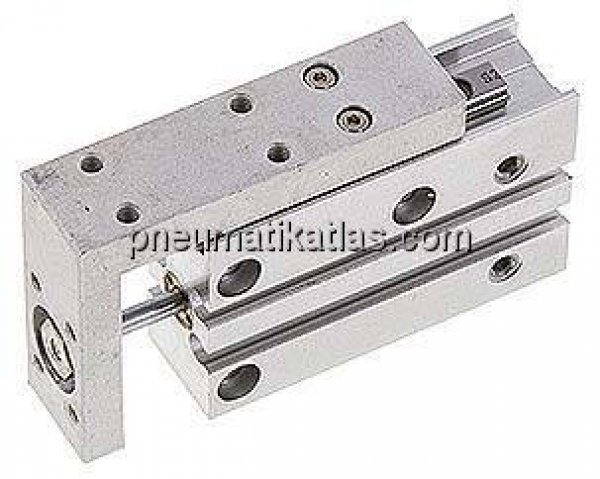

TECHNISCHE DATEN
Kolben Ø: 6 MM
Hub: 20 MM
Reparatursätze: EXH 6 REP
A: 5 MM
B: 10 MM
C: 10 MM
D: 9,5 MM
E: 4 MM
F: 31,0 MM
G: 39,5 MM
H: 5,5 MM
I: 5,0 MM
J: 4x MM
K: 19 MM
L: 5,5 MM
LA: 20 MM
LT: 52 MM
M: 18 MM
N: 32,0 MM
NS: 24 MM
O: 6,5 MM
P: M 5
P1: M 3 (5 tief)
P2: M 3 (5,5 tief)
P3: M 3 (6,5 tief)
P4: M 4
P5: 6,0 (3,3 tief) MM
P6: 3,3 MM
Q1: 16 MM
Q2: 39,0 MM
R1: 9 MM
R2: 15 MM
S: 38,0 MM
T: 17,0 MM
U: 10,5 MM
V: 5,0 MM
W: 19 MM
X: 8 MM
Y: 15 MM
Z: 9 MM
Gewicht: 0,085 KG
BESCHREIBUNG
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
1,5 - 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
hohe Steifigkeit, Druckluftanschluss von drei Seiten möglich, zahlreiche Befestigungsmöglichkeiten, Haupteinbaumaße identisch mit SMC Serie MXH
