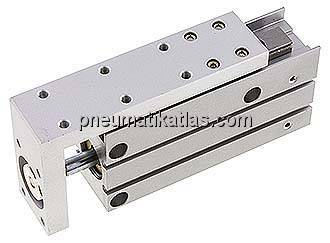

TECHNISCHE DATEN
Kolben Ø: 20 MM
Hub: 60 MM
Reparatursätze: EXH 20 REP
A: 10 MM
B: 15 MM
C: 20 MM
D: 14,0 MM
E: 6 MM
F: 52,5 MM
G: 68,0 MM
H: 11,0 MM
I: 6,0 MM
J: 6x MM
K: 34 MM
L: 7,0 MM
LA: 30 MM
LB: 30 MM
LT: 114 MM
M: 32 MM
N: 54,0 MM
NS: 70 MM
O: 9,5 MM
P: M 5
P1: M 5 (8 tief)
P2: M 5 (11,0 tief)
P3: M 5 (9,5 tief)
P4: M 6
P5: 9,3 (8,0 tief) MM
P6: 5,1 MM
Q1: 32 MM
Q2: 64,5 MM
R1: 20 MM
R2: 34 MM
S: 63,5 MM
T: 24,5 MM
U: 20,0 MM
V: 6,0 MM
W: 34 MM
X: 14 MM
Y: 31 MM
Z: 20 MM
Gewicht: 0,7 KG
BESCHREIBUNG
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
1,5 - 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
hohe Steifigkeit, Druckluftanschluss von drei Seiten möglich, zahlreiche Befestigungsmöglichkeiten, Haupteinbaumaße identisch mit SMC Serie MXH
